Versickerung

Preisgünstige Variante für Klein- und Großanlagen VORTEILE     Sicker-Rigolensystem nach DWA - A138 hergestellt aus sortenreinem PE mit Recyclingmaterial 25 Jahre Garantie auf die Materialbeständigkeit großes Rückhaltevolumen von 900 Liter pro Sickeriglu, ersetzt ca. 4 Tonnen Kiespackung kompakte, raumsparende Bauform, nur ca. 30 kg, einfacher Einbau hohe Versickerungsleistung über Sohle sowie Seitenwände (Löcher bauseits zu bohren, Ø 15 - 25 mm) beliebig (auch nachträglich) erweiterbar LKW-befahrbar, max. Achslast 11,5 t Technische Daten Sickeriglu:Volumen: 900 Liter, Maße: Breite 153,7 cm, Höhe 81,4 cm, Material: umweltfreundliches PE (Recycling-Material)2 Anschlüsse für Zulauf und Kopplung DN100, Gewicht ca. 30 kg Was heißt "ohne Bohrungen" und warum gibt es diese Variante: Das Wasser versickert durch die unten offene Sohle und durch die seitlichen Wände. Bei dieser Iglu-Variante werden die seitlichen Löcher bauseits gebohrt (Ø 15 - 25 mm). Die Iglus ohne Bohrungen sind preislich günstiger. Liefer- und Leistungsumfang: Sickeriglu(s) mit 2 x Anschluss DN100/110, 25 Jahre Garantie Einbauanleitung Lieferung inkl. Entladung frei Bordsteinkante DimensionierungDie Dimensionierung ergibt sich aus den angeschlossenen (Dach-)Flächen, der Sickerfähigkeit des Bodens und der angenommenen Regenspende. Die folgende Tabelle kann als grobe Richtlinie in Anlehnung an die DIN 1986-100 und ATV-A138 angesehen werden. Eine genaue Berechnung erstellen wir Ihnen gerne auf Anfrage. Filter optional wählbar Unsere Empfehlung: ungefiltertes Regenwasser direkt von Dach- oder Hofflächen: > Filter einsetzen Überlaufwasser aus einer Zisterne: > kein Filter erforderlich  Filterschacht vor der Rigole Für Dachflächen bis max. 350 qm 100 % Wasserausbeute, Filtersieb 0,9 mm Durchlassweite Gehäuse nach oben verlängerbar (Zubehör Verlängerungsrohr) Zu- und Ablauf DN100/110 (Zulaufdichtung muss bauseits montiert werden) Maße: Ø 350 mm (oben), Höhe 645 mm Höhenversatz Zulauf-Ablauf: 305 mm Lieferumfang PE-Gehäuse und doppelwandiger Deckel Zulaufdichtung DN100/110 Filterkorb Maschenweite 0,9 mm mit Aushebeseil                 PRODUKTDETAILS

Preisgünstige Variante für Klein- und Großanlagen VORTEILE     Sicker-Rigolensystem nach DWA - A138 hergestellt aus sortenreinem PE mit Recyclingmaterial 25 Jahre Garantie auf die Materialbeständigkeit großes Rückhaltevolumen von 900 Liter pro Sickeriglu, ersetzt ca. 4 Tonnen Kiespackung kompakte, raumsparende Bauform, nur ca. 30 kg, einfacher Einbau hohe Versickerungsleistung über Sohle sowie Seitenwände (Löcher bauseits zu bohren, Durchmesser 15 - 25 mm) beliebig (auch nachträglich) erweiterbar LKW-befahrbar, max. Achslast 11,5 t Technische Daten Sickeriglu:Volumen: 900 Liter, Maße: Breite 153,7 cm, Höhe 81,4 cm, Material: umweltfreundliches PE (Recycling-Material)2 Anschlüsse für Zulauf und Kopplung DN100, Gewicht ca. 30 kg  Liefer- und Leistungsumfang: Sickeriglu(s) mit 2 x Anschluss DN100/110, 25 Jahre Garantie Einbauanleitung Lieferung inkl. Entladung frei Bordsteinkante DimensionierungDie Dimensionierung ergibt sich aus den angeschlossenen (Dach-)Flächen, der Sickerfähigkeit des Bodens und der angenommenen Regenspende. Die folgende Tabelle kann als grobe Richtlinie in Anlehnung an die DIN 1986-100 und ATV-A138 angesehen werden. Eine genaue Berechnung erstellen wir Ihnen gerne auf Anfrage. Filter optional wählbar Unsere Empfehlung: ungefiltertes Regenwasser direkt von Dach- oder Hofflächen: > Filter einsetzen Überlaufwasser aus einer Zisterne: > kein Filter erforderlich  Filterschacht vor der Rigole Für Dachflächen bis max. 350 qm 100 % Wasserausbeute, Filtersieb 0,9 mm Durchlassweite Gehäuse nach oben verlängerbar (Zubehör Verlängerungsrohr) Zu- und Ablauf DN100/110 (Zulaufdichtung muss bauseits montiert werden) Maße: Ø 350 mm (oben), Höhe 645 mm Höhenversatz Zulauf-Ablauf: 305 mm Lieferumfang PE-Gehäuse und doppelwandiger Deckel Zulaufdichtung DN100/110 Filterkorb Maschenweite 0,9 mm mit Aushebeseil                 PRODUKTDETAILS

Sicherheit geht vor Viele Versickerungsanlagen bergen Risiken, die schlimme Folgen haben können. Verstopfungen können teure Wasserschäden auf dem Grundstück, beim Nachbarn und an Gebäuden verursachen. Das Problem vieler Systeme liegt darin, dass keine Zugangsmöglichkeiten für Kontrolle, Wartung und Reinigung vorhanden sind. Das Sickeriglu System INSPECT setzt hier neue Maßstäbe:Es besteht immer aus einem Basis-Iglu mit Revisionsschacht für Kontrolle, Wartung und Reinigung sowie beliebig vielen Iglus zur Erweiterung, die komplett unterirdisch vergraben werden. Anfallende Schmutzstoffe treten ausschließlich im Sickeriglu mit dem Revisionsschacht auf, der durch den Schacht gereinigt werden kann. VORTEILE     Sicker-Rigolensystem nach DWA - A138 hergestellt aus sortenreinem PE mit Recyclingmaterial 25 Jahre Garantie auf die Materialbeständigkeit großes Rückhaltevolumen von 900 Liter pro Sickeriglu, ersetzt ca. 4 Tonnen Kiespackung kompakte, raumsparende Bauform, nur ca. 30 kg, einfacher Einbau hohe Versickerungsleistung über Sohle sowie Seitenwände (Löcher bauseits zu bohren, Durchmesser 15 - 25 mm) beliebig (auch nachträglich) erweiterbar LKW-befahrbar, max. Achslast 11,5 t Technische Daten Sickeriglu:Volumen: 900 Liter, Maße: Breite 153,7 cm, Höhe 81,4 cm, Material: umweltfreundliches PE (Recycling-Material)2 Anschlüsse für Zulauf und Kopplung DN100, Gewicht ca. 30 kg  Liefer- und Leistungsumfang: 1 x Basis-Sickeriglu mit 2 x Anschluss DN100/110, Tankabdeckung aus Kunststoff oder Stahl inkl. Schachtrahmen (Schachtabschluss VS20), erhöht den Einstiegsschacht um 16 - 19 cm, wahlweise für den begehbaren Grünbereich oder den befahrbaren Bereich. Weitere Informationen in der nachfolgenden Tabelle. optional 1 - 4 Erweiterungs-Iglus optional Filter für Basis-Iglu Einbauanleitung Lieferung inkl. Entladung frei Bordsteinkante Der krönende Abschluss - Abdeckungen Made in Germany DimensionierungDie Dimensionierung ergibt sich aus den angeschlossenen (Dach-)Flächen, der Sickerfähigkeit des Bodens und der angenommenen Regenspende. Die folgende Tabelle kann als grobe Richtlinie in Anlehnung an die DIN 1986-100 und ATV-A138 angesehen werden. Eine genaue Berechnung erstellen wir Ihnen gerne auf Anfrage.  Filter optional wählbar Unsere Empfehlung: ungefiltertes Regenwasser direkt von Dach- oder Hofflächen: > Filter einsetzen Überlaufwasser aus einer Zisterne: > kein Filter erforderlich   Filterkorb     Für Dachflächen bis max. 350 m² empfohlen     Filterkorb wird einfach unter das Zulaufrohr im Basis-Iglu gehängt     Lieferumfang inkl. Befestigungsseilen, Hakenschraube, Überlauf-Schutzscheibe und 90° Bogen DN100       PRODUKTDETAILS

Sicker-Rigolensystem nach DWA - A138. Hohe und langfristige Sicherheit bei der Entwässerung. Die Rigole ist durch den  Revisionsschacht zugänglich für Wartung und Reinigung. Der INSPEKT-BLOCK 1500 entwässert bis: 190 m² Dachfläche bei Grobsand (kf-Wert: 1 x 10 hoch -3)85 m² Dachfläche bei Mittel-/Feinsand (kf-Wert: 1 x 10 hoch -4)75 m² Dachfläche bei schluffigen (lehmigen) Sand (kf-Wert: 1 x 10 hoch -5)70 m² Dachfläche bei sandigem Schluff (Lehm) (kf-Wert: 1 x 10 hoch -6) Angaben in Anlehung an DIN 1986-100 und ATV-A138. Eine ortspezifische Berechnung erstellen wir Ihnen gerne auf Anfrage.  Die Wasseraustrittslöcher bfinden sich am Boden und seitlich im unteren Drittel. Die Rigolen werden aus 100 % homogenem (sortenreinem) Polyethylen-LLD Recyclingmaterial gefertigt und schonen nicht nur Wasser- sondern auch Rohstoffreserven. Unser Niederdruck-Rotationsverfahren sorgt für nahezu 100 % spannungsfreie Rigolen mit gleichmäßig hoher Wandstärke. Der RWT Versickerungsrigole ist hoch belastbar und für den einfachen Grünbereich bis zur PKW-befahrbarkeit (max. 2,2 t Achslast) geeignet.  AUF EINEN BLICK Zugangsschacht für Reinigung und Wartung ökologisch - aus PE-Recyclat 25 Jahre Garantie auf die Standfestigkeit und das Material  Liefer- und Leistungsumfang RWT Versickerungs-Rigole 1500 Liter, am Boden und seitlich perforiert, aus umweltfreundlichem PE, Gewicht ca. 80 kg, inkl. 3 Anschlussdichtungen DN100/110, (wurzelfest) mit KG-Kappen dicht verschlossen, 25 Jahre Garantie Einbauanleitung Lieferung inkl. Entladung frei Bordsteinkante optional wählbar: Tankabdeckung aus Kunststoff oder Stahl inkl. Schachtrahmen (Schachtabschluss VS20), erhöht den Einstiegsschacht um 16 - 19 cm, wahlweise für den begehbaren Grünbereich oder den befahrbaren Bereich. Weitere Informationen in der nachfolgenden Tabelle. Filterkorb - verhindert die Verstopfung der Rigole und vermindert den Wartungsaufwand Unsere Empfehlung: ungefiltertes Regenwasser direkt von Dach- oder Hofflächen: > Filter einsetzen Überlaufwasser aus einer Zisterne: > kein Filter erforderlich Filterkorb     Für Dachflächen bis max. 350 m² empfohlen     Filterkorb wird einfach unter das Zulaufrohr im Tank gehängt     Lieferumfang inkl. Befestigungsseilen, Hakenschraube, Überlauf-Schutzscheibe und 90° Bogen DN100         Der krönende Abschluss Ihrer Zisterne - Tankabdeckungen Made in Germany     Hinweis: Der Schacht kann mit dem Zwischenring verlängert werden. PRODUKTDETAILS                                                                                                Maße ohne Schachtaufsatz und Deckel

Sicker-Rigolensystem nach DWA - A138. Hohe und langfristige Sicherheit bei der Entwässerung. Die Rigole ist durch den  Revisionsschacht zugänglich für Wartung und Reinigung. INSPEKT-PIPE 3000 entwässert bis: 340 m² Dachfläche bei Grobsand (kf-Wert: 1 x 10 hoch -3) 170 m² Dachfläche bei Mittel-/Feinsand (kf-Wert: 1 x 10 hoch -4) 150 m² Dachfläche bei schluffigen (lehmigen) Sand (kf-Wert: 1 x 10 hoch -5) 140 m² Dachfläche bei sandigem Schluff (Lehm) (kf-Wert: 1 x 10 hoch -6) Angaben in Anlehung an DIN 1986-100 und ATV-A138. Eine ortspezifische Berechnung erstellen wir Ihnen gerne auf Anfrage.  Die Wasseraustrittslöcher bfinden sich am Boden und seitlich im unteren Drittel. Die Rigolen werden aus 100 % homogenem (sortenreinem) Polyethylen-LLD Recyclingmaterial gefertigt und schonen nicht nur Wasser- sondern auch Rohstoffreserven. Unser Niederdruck-Rotationsverfahren sorgt für nahezu 100 % spannungsfreie Rigolen mit gleichmäßig hoher Wandstärke. Der RWT Versickerungsrigole ist hoch belastbar und für den einfachen Grünbereich bis zur LKW-befahrbarkeit geeignet.  AUF EINEN BLICK Zugangsschacht für Reinigung und Wartung ökologisch - aus PE-Recyclat 25 Jahre Garantie auf die Standfestigkeit und das Material    Liefer- und Leistungsumfang RWT Versickerungs-Rigole 3000 Liter, am Boden und seitlich perforiert, aus umweltfreundlichem PE, Gewicht ca. 130 kg, inkl. 3 Anschlussdichtungen DN100/110, (wurzelfest) mit KG-Kappen dicht verschlossen, angeformter Domschacht Höhe 650 mm, Transportösen, 25 Jahre Garantie Einbauanleitung Lieferung inkl. Entladung frei Bordsteinkante optional wählbar: Tankabdeckung aus Kunststoff oder Stahl inkl. Schachtrahmen (Schachtabschluss VS20), erhöht den Einstiegsschacht um 7 - 18 cm, wahlweise für den begehbaren Grünbereich oder den befahrbaren Bereich. Weitere Informationen in der nachfolgenden Tabelle. Filterkorb oder Filterschacht - verhindert die Verstopfung der Rigole und vermindert den Wartungsaufwand  Filterkorb     Für Dachflächen bis max. 350 m² empfohlen     Filterkorb wird einfach unter das Zulaufrohr im Tank gehängt     Lieferumfang inkl. Befestigungsseilen, Hakenschraube, Überlauf-Schutzscheibe und 90° Bogen DN100     Filterschacht Für Dachflächen bis max. 350 qm 100 % Wasserausbeute, Filtersieb 0,9 mm Durchlassweite Gehäuse nach oben verlängerbar (Zubehör Verlängerungsrohr) Zu- und Ablauf DN100/110 (Zulaufdichtung muss bauseits montiert werden) Maße: Ø 350 mm (oben), Höhe 645 mm Höhenversatz Zulauf-Ablauf: 305 mm Lieferumfang PE Gehäuse und doppelwandiger Deckel Zulaufdichtung DN100/110 Filterkorb Maschenweite 0,9 mm mit Aushebeseil       Der krönende Abschluss Ihrer Zisterne - Tankabdeckungen Made in Germany     Hinweis: Der Schacht kann mit dem Zwischenring verlängert werden. PRODUKTDETAILS

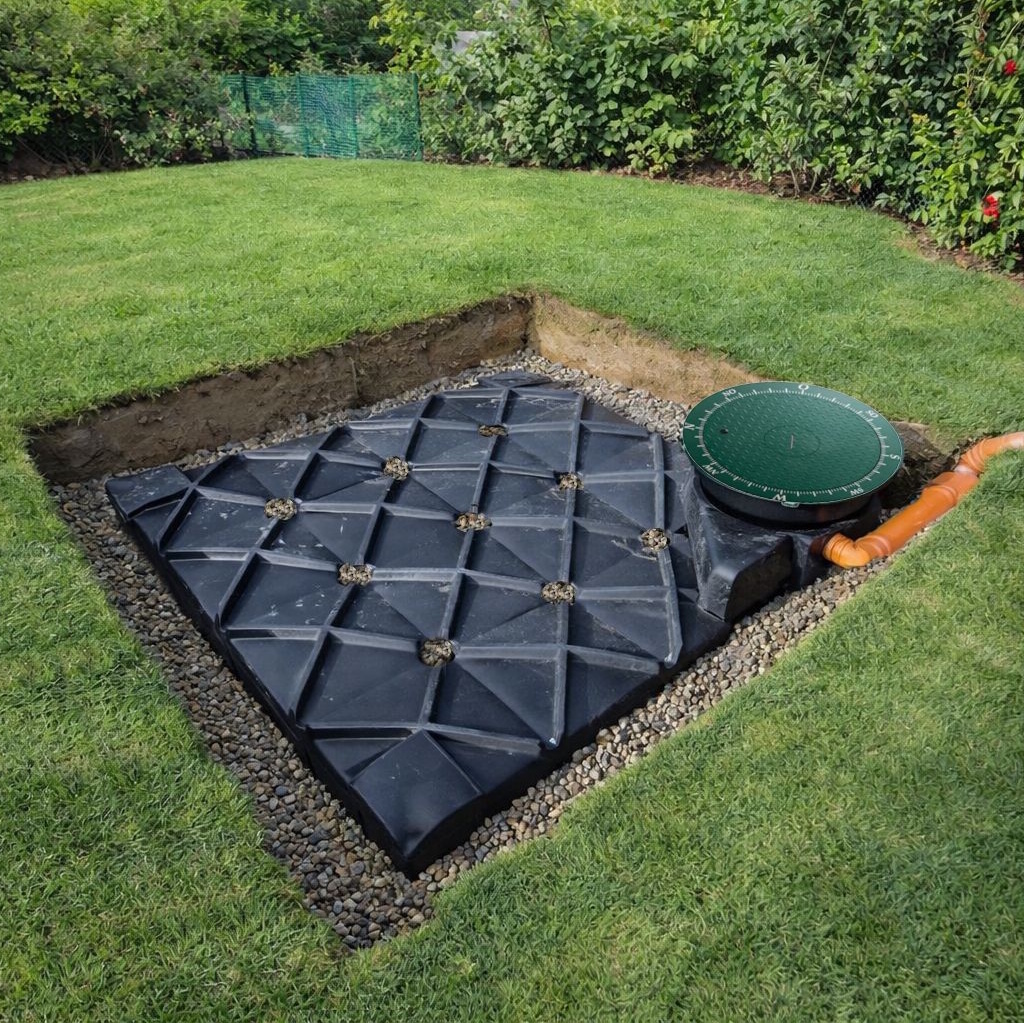

Sicker-Rigolensystem nach DWA - A138. Hohe und langfristige Sicherheit bei der Entwässerung. Die Rigole ist durch den  Revisionsschacht zugänglich für Wartung und Reinigung. Der INSPEKT-BLOCK 3000 L entwässert bis: 340 m² Dachfläche bei Grobsand (kf-Wert: 1 x 10 hoch -3) 170 m² Dachfläche bei Mittel-/Feinsand (kf-Wert: 1 x 10 hoch -4) 150 m² Dachfläche bei schluffigen (lehmigen) Sand (kf-Wert: 1 x 10 hoch -5) 140 m² Dachfläche bei sandigem Schluff (Lehm) (kf-Wert: 1 x 10 hoch -6) Angaben in Anlehung an DIN 1986-100 und ATV-A138. Eine ortspezifische Berechnung erstellen wir Ihnen gerne auf Anfrage.  Die Wasseraustrittslöcher bfinden sich am Boden und seitlich im unteren Drittel. Die Rigolen werden aus 100 % homogenem (sortenreinem) Polyethylen-LLD Recyclingmaterial gefertigt und schonen nicht nur Wasser- sondern auch Rohstoffreserven. Unser Niederdruck-Rotationsverfahren sorgt für nahezu 100 % spannungsfreie Rigolen mit gleichmäßig hoher Wandstärke. Der RWT Versickerungsrigole ist hoch belastbar und für den einfachen Grünbereich bis zur PKW-befahrbarkeit (max. 2,2 t Achslast) geeignet.  AUF EINEN BLICK Zugangsschacht für Reinigung und Wartung ökologisch - aus PE-Recyclat 25 Jahre Garantie auf die Standfestigkeit und das Material  Liefer- und Leistungsumfang RWT Versickerungs-Rigole 3000 Liter, am Boden und seitlich perforiert, aus umweltfreundlichem PE, Gewicht ca. 160 kg, inkl. 3 Anschlussdichtungen DN100/110, (wurzelfest) mit KG-Kappen dicht verschlossen, angeformter Domschacht Höhe 230 mm, Transportösen, 25 Jahre Garantie Einbauanleitung Lieferung inkl. Entladung frei Bordsteinkante optional wählbar: Tankabdeckung aus Kunststoff oder Stahl inkl. Schachtrahmen (Schachtabschluss VS20), erhöht den Einstiegsschacht um 16 - 19 cm, wahlweise für den begehbaren Grünbereich oder den befahrbaren Bereich. Weitere Informationen in der nachfolgenden Tabelle. Filterkorb - verhindert die Verstopfung der Rigole und vermindert den Wartungsaufwand Unsere Empfehlung: ungefiltertes Regenwasser direkt von Dach- oder Hofflächen: > Filter einsetzen Überlaufwasser aus einer Zisterne: > kein Filter erforderlich Filterkorb     Für Dachflächen bis max. 350 m² empfohlen     Filterkorb wird einfach auf  das Zulaufrohr im Tank gesteckt     Lieferumfang inkl. Befestigungsseilen, Hakenschraube, Überlauf-Schutzscheibe          Der krönende Abschluss Ihrer Zisterne - Tankabdeckungen Made in Germany     Hinweis: Der Schacht kann mit dem Zwischenring verlängert werden. PRODUKTDETAILS

Sicker-Rigolensystem nach DWA - A138. Hohe und langfristige Sicherheit bei der Entwässerung. Die Rigole ist durch den  Revisionsschacht zugänglich für Wartung und Reinigung. INSPEKT-TUBE 3000 entwässert bis: 340 m² Dachfläche bei Grobsand (kf-Wert: 1 x 10 hoch -3) 170 m² Dachfläche bei Mittel-/Feinsand (kf-Wert: 1 x 10 hoch -4) 150 m² Dachfläche bei schluffigen (lehmigen) Sand (kf-Wert: 1 x 10 hoch -5) 140 m² Dachfläche bei sandigem Schluff (Lehm) (kf-Wert: 1 x 10 hoch -6) Angaben in Anlehung an DIN 1986-100 und ATV-A138. Eine ortspezifische Berechnung erstellen wir Ihnen gerne auf Anfrage.  Die Wasseraustrittslöcher bfinden sich am Boden und seitlich im unteren Drittel. Die Rigolen werden aus 100 % homogenem (sortenreinem) Polyethylen-LLD Recyclingmaterial gefertigt und schonen nicht nur Wasser- sondern auch Rohstoffreserven. Unser Niederdruck-Rotationsverfahren sorgt für nahezu 100 % spannungsfreie Rigolen mit gleichmäßig hoher Wandstärke. Der RWT Versickerungsrigole ist hoch belastbar und für den einfachen Grünbereich bis zur LKW-befahrbarkeit geeignet.  AUF EINEN BLICK Zugangsschacht für Reinigung und Wartung ökologisch - aus PE-Recyclat 25 Jahre Garantie auf die Standfestigkeit und das Material    Liefer- und Leistungsumfang RWT Versickerungs-Rigole 3000 Liter, am Boden und seitlich perforiert, aus umweltfreundlichem PE, Gewicht ca. 130 kg, inkl. 3 Anschlussdichtungen DN100/110, (wurzelfest) mit KG-Kappen dicht verschlossen, angeformter Dom Höhe 170 mm, Transportösen, 25 Jahre Garantie Einbauanleitung Lieferung inkl. Entladung frei Bordsteinkante optional wählbar: Tankabdeckung aus Kunststoff oder Stahl inkl. Schachtrahmen (Schachtabschluss VS20), erhöht den Einstiegsschacht um 16 - 19 cm, wahlweise für den begehbaren Grünbereich oder den befahrbaren Bereich. Weitere Informationen in der nachfolgenden Tabelle. Filterkorb oder Filterschacht - verhindert die Verstopfung der Rigole und vermindert den Wartungsaufwand  Filterkorb     Für Dachflächen bis max. 350 m² empfohlen     Filterkorb wird einfach unter das Zulaufrohr im Tank gehängt     Lieferumfang inkl. Befestigungsseilen, Hakenschraube, Überlauf-Schutzscheibe und 90° Bogen DN100     Filterschacht Für Dachflächen bis max. 350 qm 100 % Wasserausbeute, Filtersieb 0,9 mm Durchlassweite Gehäuse nach oben verlängerbar (Zubehör Verlängerungsrohr) Zu- und Ablauf DN100/110 (Zulaufdichtung muss bauseits montiert werden) Maße: Ø 350 mm (oben), Höhe 645 mm Höhenversatz Zulauf-Ablauf: 305 mm Lieferumfang PE Gehäuse und doppelwandiger Deckel Zulaufdichtung DN100/110 Filterkorb Maschenweite 0,9 mm mit Aushebeseil       Der krönende Abschluss Ihrer Zisterne - Tankabdeckungen Made in Germany     Hinweis: Der Schacht kann mit dem Zwischenring verlängert werden. PRODUKTDETAILS

  Sicker-Rigolensystem nach DWA - A138. Hohe und langfristige Sicherheit bei der Entwässerung. Die Rigole ist durch den  Revisionsschacht zugänglich für Wartung und Reinigung. Einfacher und schneller Einbau durch kompakte und flache Bauform Die Behälter werden aus 100 % homogenem (sortenreinem) Polyethylen-LLD gefertigt. Unser Niederdruck-Rotationsverfahren sorgt für nahezu 100 % spannungsfreie Tanks mit gleichmäßig hoher Wandstärke.   AUF EINEN BLICK Flache Bauweise für eine niedrige Baugrube Aus homogenen PE-Kunststoff: Einfacher und schneller Einbau durch kleine, flache Baugrube Ideal für nachträglichen Einbau auf bestehenden Grundstücken Einbau in Kies 16/32 mm - bei Einsatz von Geovlies diesen nur oberhalb und seitlich der Kiesschicht verlegen - nicht unter die Rigole Höchste Stabilität: LKW-befahrbar bis 1,5 m Erdüberdeckung 35 Jahre Garantie  Liefer- und Leistungsumfang NEO Versickerungs-Rigole 5000 Liter, Versickerungsbohrungen auf der unteren Seite, aus umweltfreundlichem PE, Gewicht ca. 170 kg, 3 x Anchlussdichtung DN100/110, Mannloch DN600, 35 Jahre Garantie Einbauanleitung Lieferung inkl. Kranentladung mit werkseigenem Klein-LKW optional wählbar: Tankabdeckung aus Kunststoff oder Stahl inkl. Schachtrahmen (Schachtabschluss VS20), erhöht den Einstiegsschacht um 16 - 19 cm, wahlweise für den begehbaren Grünbereich oder den befahrbaren Bereich. Integrierte Techniköffnung z.B. für die praktische Wasserentnahme (außer Stahldeckel SOLID verzinkt). Weitere Informationen in der nachfolgenden Tabelle. Hinweis: Der Schacht kann mit dem Zwischenring verlängert werden.   Der krönende Abschluss Ihrer Zisterne - Tankabdeckungen Made in Germany      PRODUKTDETAILS Tankgewicht ca. 170 kg   Die NEO Versickerungsrigole 5000 L entwässert bis: 530 m² Dachfläche bei Grobsand (kf-Wert: 1 x 10 hoch -3) 270 m² Dachfläche bei Mittel-/Feinsand (kf-Wert: 1 x 10 hoch -4) 240 m² Dachfläche bei schluffigen (lehmigen) Sand (kf-Wert: 1 x 10 hoch -5) 230 m² Dachfläche bei sandigem Schluff (Lehm) (kf-Wert: 1 x 10 hoch -6) Angaben in Anlehung an DIN 1986-100 und ATV-A138. Eine ortspezifische Berechnung erstellen wir Ihnen gerne auf Anfrage.  Die Wasseraustrittslöcher bfinden sich am Boden und seitlich im unteren Drittel. Hinweis:Wir empfehlen den Einsatz eines Vorfilters. Wird der Tanküberlauf unserer Gartenanlagen an die Versickerung angeschlossen, kann auf einen weiteren Filter verzichtet werden. Dimensionierung:Zur Planung und Dimensionierung einer Versickerungsanlage sind folgende Punkte maßgebend:Durchlässigkeit des Bodens: Bestimmung der Durchlässigkeit des sickerfähigen Untergrunds (kf-Wert in m/s). Dieser Wert spielt eine wichtige Rolle. Angeschlossene Flächen: Angeschlossene Dächer, Straßenflächen oder sonstige versiegelte Oberflächen werden bewertet.Örtliche Niederschlagsmenge: Nach KOSTRA DWD (Deutscher Wetterdienst).Die folgende Tabelle kann als grobe Richtlinie in Anlehnung an die DIN 1986-100 und ATV-A138 angesehen werden. Eine Berechnung erstellen wir auf Anfrage, wenn oben genannte Angaben vorliegen (Kf -Wert, Größe und Beschaffenheit der Flächen, örtliche Regenspende).

Sicker-Rigolensystem nach DWA - A138. Hohe und langfristige Sicherheit bei der Entwässerung. Die Rigole ist durch den  Revisionsschacht zugänglich für Wartung und Reinigung. Der INSPEKT-BLOCK 5000 L entwässert bis: 530 m² Dachfläche bei Grobsand (kf-Wert: 1 x 10 hoch -3) 270 m² Dachfläche bei Mittel-/Feinsand (kf-Wert: 1 x 10 hoch -4) 240 m² Dachfläche bei schluffigen (lehmigen) Sand (kf-Wert: 1 x 10 hoch -5) 230 m² Dachfläche bei sandigem Schluff (Lehm) (kf-Wert: 1 x 10 hoch -6) Angaben in Anlehung an DIN 1986-100 und ATV-A138. Eine ortspezifische Berechnung erstellen wir Ihnen gerne auf Anfrage.  Die Wasseraustrittslöcher bfinden sich am Boden und seitlich im unteren Drittel. Die Rigolen werden aus 100 % homogenem (sortenreinem) Polyethylen-LLD Recyclingmaterial gefertigt und schonen nicht nur Wasser- sondern auch Rohstoffreserven. Unser Niederdruck-Rotationsverfahren sorgt für nahezu 100 % spannungsfreie Rigolen mit gleichmäßig hoher Wandstärke. Der RWT Versickerungsrigole ist hoch belastbar und für den einfachen Grünbereich bis zur PKW-befahrbarkeit (max. 2,2 t Achslast) geeignet.  AUF EINEN BLICK Zugangsschacht für Reinigung und Wartung ökologisch - aus PE-Recyclat 25 Jahre Garantie auf die Standfestigkeit und das Material  Liefer- und Leistungsumfang RWT Versickerungs-Rigole 5000 Liter, am Boden und seitlich perforiert, aus umweltfreundlichem PE, Gewicht ca. 230 kg, inkl. 3 Anschlussdichtungen DN100/110, (wurzelfest) mit KG-Kappen dicht verschlossen, angeformter Domschacht Höhe 230 mm, Transportösen, 25 Jahre Garantie Einbauanleitung Lieferung inkl. Kranentladung mit werkseigenem Klein-LKW optional wählbar: Tankabdeckung aus Kunststoff oder Stahl inkl. Schachtrahmen (Schachtabschluss VS20), erhöht den Einstiegsschacht um 16 - 19 cm, wahlweise für den begehbaren Grünbereich oder den befahrbaren Bereich. Weitere Informationen in der nachfolgenden Tabelle. Filterkorb - verhindert die Verstopfung der Rigole und vermindert den Wartungsaufwand   Unsere Empfehlung: ungefiltertes Regenwasser direkt von Dach- oder Hofflächen: > Filter einsetzen Überlaufwasser aus einer Zisterne: > kein Filter erforderlich Filterkorb     Für Dachflächen bis max. 350 m² empfohlen     Filterkorb wird einfach auf  das Zulaufrohr im Tank gesteckt     Lieferumfang inkl. Befestigungsseilen, Hakenschraube, Überlauf-Schutzscheibe          Der krönende Abschluss Ihrer Zisterne - Tankabdeckungen Made in Germany     Hinweis: Der Schacht kann mit dem Zwischenring verlängert werden. PRODUKTDETAILS       Maße ohne Schachtaufsatz und Deckel

Sicker-Rigolensystem nach DWA - A138. Hohe und langfristige Sicherheit bei der Entwässerung. Die Rigole ist durch den  Revisionsschacht zugänglich für Wartung und Reinigung. Der INSPEKT-BLOCK 7500 L entwässert bis: 800 m² Dachfläche bei Grobsand (kf-Wert: 1 x 10 hoch -3) 440 m² Dachfläche bei Mittel-/Feinsand (kf-Wert: 1 x 10 hoch -4) 400 m² Dachfläche bei schluffigen (lehmigen) Sand (kf-Wert: 1 x 10 hoch -5) 380 m² Dachfläche bei sandigem Schluff (Lehm) (kf-Wert: 1 x 10 hoch -6) Angaben in Anlehung an DIN 1986-100 und ATV-A138. Eine ortspezifische Berechnung erstellen wir Ihnen gerne auf Anfrage.  Die Wasseraustrittslöcher bfinden sich am Boden und seitlich im unteren Drittel. Die Rigolen werden aus 100 % homogenem (sortenreinem) Polyethylen-LLD Recyclingmaterial gefertigt und schonen nicht nur Wasser- sondern auch Rohstoffreserven. Unser Niederdruck-Rotationsverfahren sorgt für nahezu 100 % spannungsfreie Rigolen mit gleichmäßig hoher Wandstärke. Der RWT Versickerungsrigole ist hoch belastbar und für den einfachen Grünbereich bis zur PKW-befahrbarkeit (max. 2,2 t Achslast) geeignet.  AUF EINEN BLICK Zugangsschacht für Reinigung und Wartung ökologisch - aus PE-Recyclat 25 Jahre Garantie auf die Standfestigkeit und das Material  Liefer- und Leistungsumfang RWT Versickerungs-Rigole 7500 Liter, am Boden und seitlich perforiert (Bohrungen mit Ø 25 mm), aus umweltfreundlichem PE, Gewicht ca. 310 kg, inkl. 3 Anschlussdichtungen DN100/110, (wurzelfest) mit KG-Kappen dicht verschlossen, angeformtes Mannloch DN600, Transportösen, 25 Jahre Garantie Einbauanleitung Lieferung inkl. Kranentladung mit werkseigenem Klein-LKW optional wählbar: Tankabdeckung aus Kunststoff oder Stahl inkl. Schachtrahmen (Schachtabschluss VS20), erhöht den Einstiegsschacht um 16 - 19 cm, wahlweise für den begehbaren Grünbereich oder den befahrbaren Bereich. Weitere Informationen in der nachfolgenden Tabelle. Filterkorb - verhindert die Verstopfung der Rigole und vermindert den Wartungsaufwand   Unsere Empfehlung: ungefiltertes Regenwasser direkt von Dach- oder Hofflächen: > Filter einsetzen Überlaufwasser aus einer Zisterne: > kein Filter erforderlich Filterkorb     Für Dachflächen bis max. 350 m² empfohlen     Filterkorb wird einfach auf  das Zulaufrohr im Tank gesteckt     Lieferumfang inkl. Befestigungsseilen, Hakenschraube, Überlauf-Schutzscheibe        Der krönende Abschluss Ihrer Zisterne - Tankabdeckungen Made in Germany    Hinweis: Der Schacht kann mit dem Zwischenring verlängert werden. PRODUKTDETAILS

  Sicker-Rigolensystem nach DWA - A138. Hohe und langfristige Sicherheit bei der Entwässerung. Die Rigole ist durch den  Revisionsschacht zugänglich für Wartung und Reinigung. Optional mit zwei Domöffnungen Einfacher und schneller Einbau durch kompakte flache Bauform Die Behälter werden aus 100 % homogenem (sortenreinem) Polyethylen-LLD gefertigt. Unser Niederdruck-Rotationsverfahren sorgt für nahezu 100 % spannungsfreie Tanks mit gleichmäßig hoher Wandstärke.   AUF EINEN BLICK Flache Bauweise für eine niedrige Baugrube Aus homogenen PE-Kunststoff: Einfacher und schneller Einbau durch kleine, flache Baugrube Ideal für nachträglichen Einbau auf bestehenden Grundstücken Höchste Stabilität: LKW-befahrbar bis 1,5 m Erdüberdeckung 35 Jahre Garantie  Liefer- und Leistungsumfang NEO Versickerungs-Rigole 10000 Liter, Versickerungsbohrungen auf der unteren Seite, aus umweltfreundlichem PE, Gewicht ca. 340 kg, 1 x Zulaufdichtung DN100/110, Mannloch DN600, 35 Jahre Garantie Einbauanleitung Lieferung inkl. Kranentladung mit werkseigenem Klein-LKW optional wählbar: Tankabdeckung aus Kunststoff oder Stahl inkl. Schachtrahmen (Schachtabschluss VS20), erhöht den Einstiegsschacht um 16 - 19 cm, wahlweise für den begehbaren Grünbereich oder den befahrbaren Bereich. Integrierte Techniköffnung z.B. für die praktische Wasserentnahme (außer Stahldeckel SOLID verzinkt). Weitere Informationen in der nachfolgenden Tabelle. Hinweis: Der Schacht kann mit dem Zwischenring verlängert werden.   Der krönende Abschluss Ihrer Zisterne - Tankabdeckungen Made in Germany      PRODUKTDETAILS Tankgewicht ca. 340 kg     Hinweis:Wir empfehlen den Einsatz eines Vorfilters. Wird der Tanküberlauf unserer Gartenanlagen an die Versickerung angeschlossen, kann auf einen weiteren Filter verzichtet werden. Dimensionierung:Zur Planung und Dimensionierung einer Versickerungsanlage sind folgende Punkte maßgebend:Durchlässigkeit des Bodens: Bestimmung der Durchlässigkeit des sickerfähigen Untergrunds (kf-Wert in m/s). Dieser Wert spielt eine wichtige Rolle. Angeschlossene Flächen: Angeschlossene Dächer, Straßenflächen oder sonstige versiegelte Oberflächen werden bewertet.Örtliche Niederschlagsmenge: Nach KOSTRA DWD (Deutscher Wetterdienst).Die folgende Tabelle kann als grobe Richtlinie in Anlehnung an die DIN 1986-100 und ATV-A138 angesehen werden. Eine Berechnung erstellen wir auf Anfrage, wenn oben genannte Angaben vorliegen (Kf -Wert, Größe und Beschaffenheit der Flächen, örtliche Regenspende).

  Sicker-Rigolensystem nach DWA - A138. Hohe und langfristige Sicherheit bei der Entwässerung. Die Rigole ist durch den  Revisionsschacht zugänglich für Wartung und Reinigung. Optional mit zwei Domöffnungen Einfacher und schneller Einbau durch kompakte flache Bauform Die Behälter werden aus 100 % homogenem (sortenreinem) Polyethylen-LLD gefertigt. Unser Niederdruck-Rotationsverfahren sorgt für nahezu 100 % spannungsfreie Tanks mit gleichmäßig hoher Wandstärke.   AUF EINEN BLICK Flache Bauweise für eine niedrige Baugrube Aus homogenen PE-Kunststoff: Einfacher und schneller Einbau durch kleine, flache Baugrube Ideal für nachträglichen Einbau auf bestehenden Grundstücken Höchste Stabilität: LKW-befahrbar bis 1,5 m Erdüberdeckung 35 Jahre Garantie  Liefer- und Leistungsumfang NEO Versickerungs-Rigole 15000 Liter, Versickerungsbohrungen auf der unteren Seite, aus umweltfreundlichem PE, Gewicht ca. 510 kg, 1 x Zulaufdichtung DN100/110, Mannloch DN600, 35 Jahre Garantie Einbauanleitung Lieferung inkl. Kranentladung mit werkseigenem Klein-LKW optional wählbar: Tankabdeckung aus Kunststoff oder Stahl inkl. Schachtrahmen (Schachtabschluss VS20), erhöht den Einstiegsschacht um 16 - 19 cm, wahlweise für den begehbaren Grünbereich oder den befahrbaren Bereich. Integrierte Techniköffnung z.B. für die praktische Wasserentnahme (außer Stahldeckel SOLID verzinkt). Weitere Informationen in der nachfolgenden Tabelle. Hinweis: Der Schacht kann mit dem Zwischenring verlängert werden.   Der krönende Abschluss Ihrer Zisterne - Tankabdeckungen Made in Germany      PRODUKTDETAILS       Hinweis:Wir empfehlen den Einsatz eines Vorfilters. Wird der Tanküberlauf unserer Gartenanlagen an die Versickerung angeschlossen, kann auf einen weiteren Filter verzichtet werden. Dimensionierung:Zur Planung und Dimensionierung einer Versickerungsanlage sind folgende Punkte maßgebend:Durchlässigkeit des Bodens: Bestimmung der Durchlässigkeit des sickerfähigen Untergrunds (kf-Wert in m/s). Dieser Wert spielt eine wichtige Rolle. Angeschlossene Flächen: Angeschlossene Dächer, Straßenflächen oder sonstige versiegelte Oberflächen werden bewertet.Örtliche Niederschlagsmenge: Nach KOSTRA DWD (Deutscher Wetterdienst).Die folgende Tabelle kann als grobe Richtlinie in Anlehnung an die DIN 1986-100 und ATV-A138 angesehen werden. Eine Berechnung erstellen wir auf Anfrage, wenn oben genannte Angaben vorliegen (Kf -Wert, Größe und Beschaffenheit der Flächen, örtliche Regenspende).

  Sicker-Rigolensystem nach DWA - A138. Hohe und langfristige Sicherheit bei der Entwässerung. Die Rigole ist durch den  Revisionsschacht zugänglich für Wartung und Reinigung. Optional mit zwei Domöffnungen Einfacher und schneller Einbau durch kompakte flache Bauform Die Behälter werden aus 100 % homogenem (sortenreinem) Polyethylen-LLD gefertigt. Unser Niederdruck-Rotationsverfahren sorgt für nahezu 100 % spannungsfreie Tanks mit gleichmäßig hoher Wandstärke.   AUF EINEN BLICK Flache Bauweise für eine niedrige Baugrube Aus homogenen PE-Kunststoff: Einfacher und schneller Einbau durch kleine, flache Baugrube Ideal für nachträglichen Einbau auf bestehenden Grundstücken Höchste Stabilität: LKW-befahrbar bis 1,5 m Erdüberdeckung 35 Jahre Garantie  Liefer- und Leistungsumfang NEO Versickerungs-Rigole 20000 Liter, Versickerungsbohrungen auf der unteren Seite, aus umweltfreundlichem PE, Gewicht ca. 660 kg, 1 x Zulaufdichtung DN100/110, Mannloch DN600, 35 Jahre Garantie Einbauanleitung Lieferung frei Festland BRD - Enladung bauseits  Tankdeckel und Schachtaufsatz bitte extra bestellen (siehe Zubehör).     PRODUKTDETAILS       Hinweis:Wir empfehlen den Einsatz eines Vorfilters. Wird der Tanküberlauf unserer Gartenanlagen an die Versickerung angeschlossen, kann auf einen weiteren Filter verzichtet werden. Dimensionierung:Zur Planung und Dimensionierung einer Versickerungsanlage sind folgende Punkte maßgebend:Durchlässigkeit des Bodens: Bestimmung der Durchlässigkeit des sickerfähigen Untergrunds (kf-Wert in m/s). Dieser Wert spielt eine wichtige Rolle. Angeschlossene Flächen: Angeschlossene Dächer, Straßenflächen oder sonstige versiegelte Oberflächen werden bewertet.Örtliche Niederschlagsmenge: Nach KOSTRA DWD (Deutscher Wetterdienst).Die folgende Tabelle kann als grobe Richtlinie in Anlehnung an die DIN 1986-100 und ATV-A138 angesehen werden. Eine Berechnung erstellen wir auf Anfrage, wenn oben genannte Angaben vorliegen (Kf -Wert, Größe und Beschaffenheit der Flächen, örtliche Regenspende).

  Sicker-Rigolensystem nach DWA - A138. Hohe und langfristige Sicherheit bei der Entwässerung. Die Rigole ist durch den  Revisionsschacht zugänglich für Wartung und Reinigung. Optional mit zwei Domöffnungen Einfacher und schneller Einbau durch kompakte flache Bauform Die Behälter werden aus 100 % homogenem (sortenreinem) Polyethylen-LLD gefertigt. Unser Niederdruck-Rotationsverfahren sorgt für nahezu 100 % spannungsfreie Tanks mit gleichmäßig hoher Wandstärke.   AUF EINEN BLICK Flache Bauweise für eine niedrige Baugrube Aus homogenen PE-Kunststoff: Einfacher und schneller Einbau durch kleine, flache Baugrube Ideal für nachträglichen Einbau auf bestehenden Grundstücken Höchste Stabilität: LKW-befahrbar bis 1,5 m Erdüberdeckung 35 Jahre Garantie  Liefer- und Leistungsumfang NEO Versickerungs-Rigole 30000 Liter, Versickerungsbohrungen auf der unteren Seite, aus umweltfreundlichem PE, Gewicht ca. 1000 kg, 1 x Zulaufdichtung DN100/110, Mannloch DN600, 35 Jahre Garantie Einbauanleitung Lieferung frei Festland BRD - Enladung bauseits  Tankdeckel und Schachtaufsatz bitte extra bestellen (siehe Zubehör).     PRODUKTDETAILS       Hinweis:Wir empfehlen den Einsatz eines Vorfilters. Wird der Tanküberlauf unserer Gartenanlagen an die Versickerung angeschlossen, kann auf einen weiteren Filter verzichtet werden. Dimensionierung:Zur Planung und Dimensionierung einer Versickerungsanlage sind folgende Punkte maßgebend:Durchlässigkeit des Bodens: Bestimmung der Durchlässigkeit des sickerfähigen Untergrunds (kf-Wert in m/s). Dieser Wert spielt eine wichtige Rolle. Angeschlossene Flächen: Angeschlossene Dächer, Straßenflächen oder sonstige versiegelte Oberflächen werden bewertet.Örtliche Niederschlagsmenge: Nach KOSTRA DWD (Deutscher Wetterdienst).Die folgende Tabelle kann als grobe Richtlinie in Anlehnung an die DIN 1986-100 und ATV-A138 angesehen werden. Eine Berechnung erstellen wir auf Anfrage, wenn oben genannte Angaben vorliegen (Kf -Wert, Größe und Beschaffenheit der Flächen, örtliche Regenspende).

Abschluss für externe Be- und Entlüftung für Versickerungsanlagen oder Abwassersammelgruben. Werden mehrere Sickeriglus miteinander verbunden, sollte der letzte Iglu mit einer Entlüftung versehen werden. Bei den Tankrigolen (z.B. INSPECT-BLOCK) erfolgt die Entlüftung über den Schachtdeckel und es ist keine weitere Entlüftung erforderlich. Höhe 50 cm. Material: PVC

Effiziente Entwässerung mit der Hebepumpe AutoDrain Die Hebepumpe AutoDrain ist die ideale Lösung für Retentionsanlagen und Versickerungssysteme, bei denen das natürliche Gefälle nicht ausreicht, um das überschüssige Wasser zuverlässig abzuleiten. Dank der einfachen Installation und des durchdachten Lieferumfangs lässt sich die Pumpe flexibel einsetzen – ganz ohne zusätzlichen Hebeschacht. Liefer- und Leistungsumfang der Hebepumpe AutoDrain Die AutoDrain wird als anschlussfertiges Komplettpaket geliefert und enthält: Hebepumpe AutoDrain 10-7 mit 5 m Kabel und Schukostecker Schwimmerschalter für automatische Ein- und Ausschaltung 5 unterschiedliche Drosselplatten (0,25 bis 1,0 l/sec. Förderstrom) Revisions-Set zur flexiblen Höhenfixierung der Pumpe 10 m Druckschlauch (1") für eine schnelle und einfache Installation Fazit: Flexible Entwässerungslösung mit einfacher Montage Die Hebepumpe AutoDrain ist die perfekte Wahl für Retentions- und Versickerungsanlagen, die nicht allein über das Gefälle entwässert werden können. Mit ihrem umfassenden Lieferumfang, der flexiblen Höhenfixierung und der Möglichkeit zur individuellen Anpassung der Ablaufmenge erfüllt sie alle Anforderungen an eine effiziente und regelkonforme Wasserableitung – ohne komplizierte bauliche Maßnahmen. Retention: Sicherer Wasserablauf trotz ungünstiger Gefälleverhältnisse In vielen Retentionsanlagen liegt der Überlauf zu tief oder zu weit vom Kanal oder der Versickerung entfernt, um allein durch das Gefälle entwässert zu werden. Hier kommt die Hebepumpe AutoDrain zum Einsatz: Fixierung im oberen Bereich der Zisterne mittels Seil – keine aufwendige Montage erforderlich Kein zusätzlicher Hebeschacht nötig Anpassbare Drosselplatten zur Einhaltung der vorgegebenen Ablaufmengen Um Bauauflagen bezüglich der gedrosselten Wasserabgabe in den Kanal zu erfüllen, enthält der Lieferumfang verschiedene Drosselplatten. Je nach Anforderung kann der maximale Ablaufstrom zwischen 0,25 und 1,0 Liter pro Sekunde gewählt werden. Versickerung: Effektive Ableitung in oberirdische Versickerungsmulden Soll das in der Zisterne gesammelte Regenwasser an der Oberfläche – beispielsweise in einer Mulde – versickern, bietet die AutoDrain Hebepumpe eine effiziente und einfache Lösung: Fixierung im oberen Bereich der Zisterne mittels Seil Kein zusätzlicher Hebeschacht erforderlich Zuverlässige Entwässerung unabhängig vom Geländegefälle Technische Daten max. Förderhöhe 7 m max. Fördermenge ohne Drossel 9,6 m³/h Druckanschluss 1" Schlauchtülle (25 mm)  max. Eintauchtiefe  3 m  Maße (B x H x T)  175 x 260 x 152 mm  Gewicht  5,3 kg  Anschlussspannung  230 V / 50 Hz  Nennstrom  1,5 A  Motorleistung P2  250 W  Kabel mit Schukostecker  5 m  Schutzart  X8
